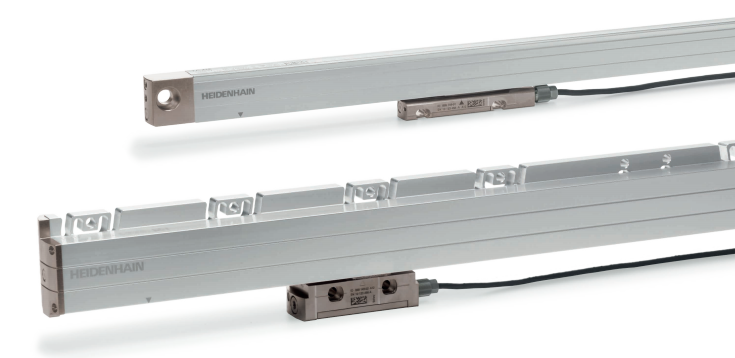

heidenhain海德汉LC185光栅尺与LC485光栅尺的区别区分:

1、外形截面尺寸不一样。LC185系列光栅尺是大尺，截面尺寸高/宽（mm）:85*37;LC485系列光栅尺是小尺，截面尺寸高/宽（mm）：46.2*18

2、安装空间不同。LC185光栅尺安装空间较大的，不受限的空间位置。LC485系列光栅尺安装在空间有限的位置。

3、量程不同。LC185系列光栅尺的量程140 mm至3040 mm；LC485系列光栅尺的量程70 mm至1240 mm带安装架或固定件：70 mm至2040 mm

4、稳定性不同。LC185系列光栅尺因为截面尺寸大相对于LC485系列光栅尺的小截面尺寸要结实点，稳定性要好点。短行程差不多，大行程相对稳定性要求更高。

5、接口协议相同。LC185光栅尺和LC485光栅尺都是EnDat 2.2带~1 VPP

6、信号周期相同。LC185光栅尺和LC485光栅尺信号周期都是20 µm。

7、测量方法相同。LC185光栅尺和LC485 光栅尺都是Absolute光栅尺。在通电时立即提供位置值并供后续电子电路随时读取。无需移动轴执行参考点回零操作。

8、光电扫描原理相同。都是成像扫描原理，用透射光生成信号。

9、安装方式不一样。具体参照使用说明书。

10、精度等级相同。LC185光栅尺和LC485光栅尺精度有±3 µm，±5 µm

11、工作温度相同，LC185光栅尺和LC485光栅尺工作温度0 °C至50 °C

12、供电电压相同。LC185光栅尺和LC485光栅尺的供电电压是DC 3.6 V至14 V；

、、、、、、
