HEIDENHAIN海德汉编码器电缆线|643450-01/02/03/06/09适配反馈电缆线应用在RCN2380、RCN2381、RCN2580、RCN2581、RCN5380、RCN5381、RCN5580、RCN5581、RCN8380、RCN8381、RCN8580、RCN8581系列圆光栅上连接到驱动上实现数控系统自动化控制和位移测量，提供海德汉电缆ID，我们提供价格及技术解决方案。

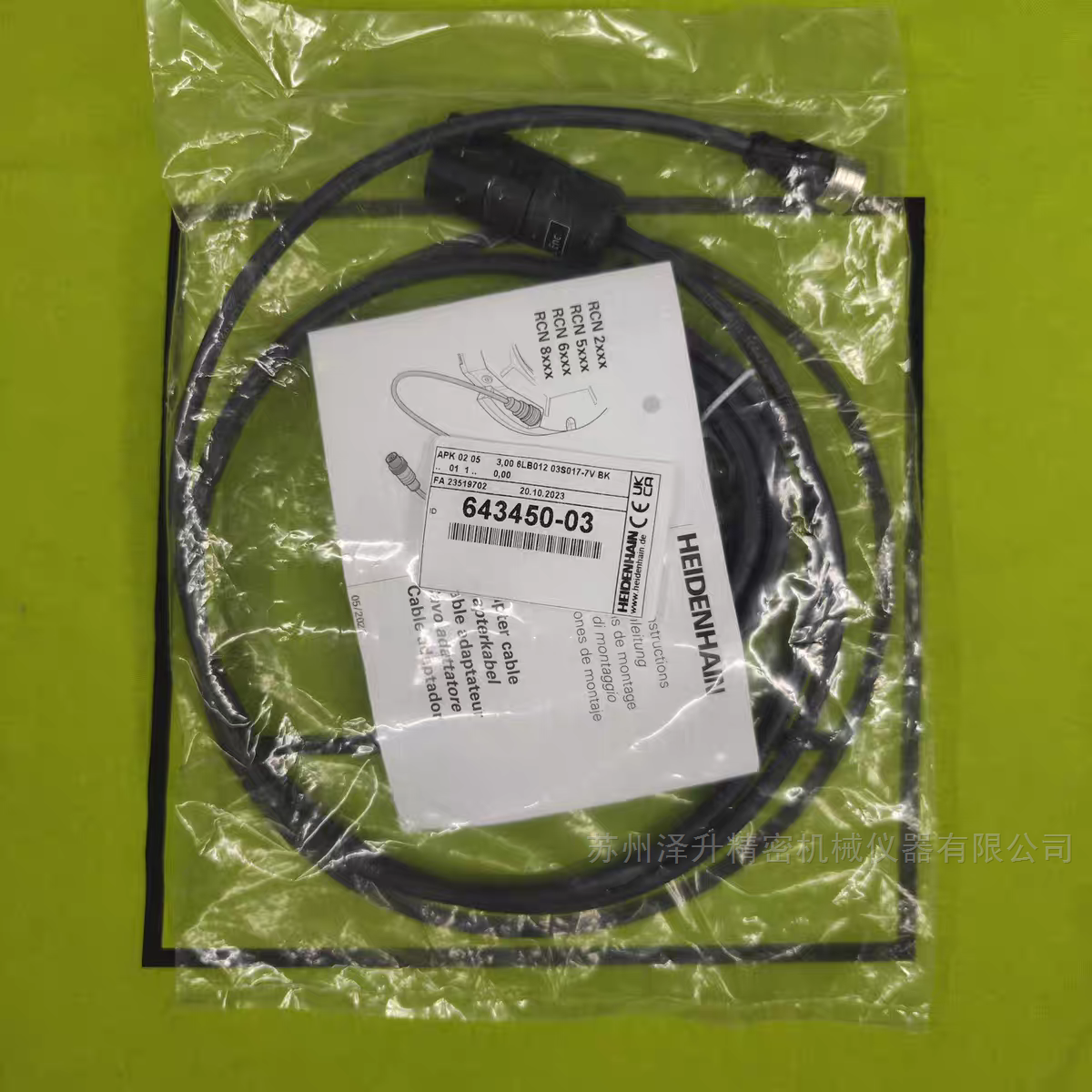

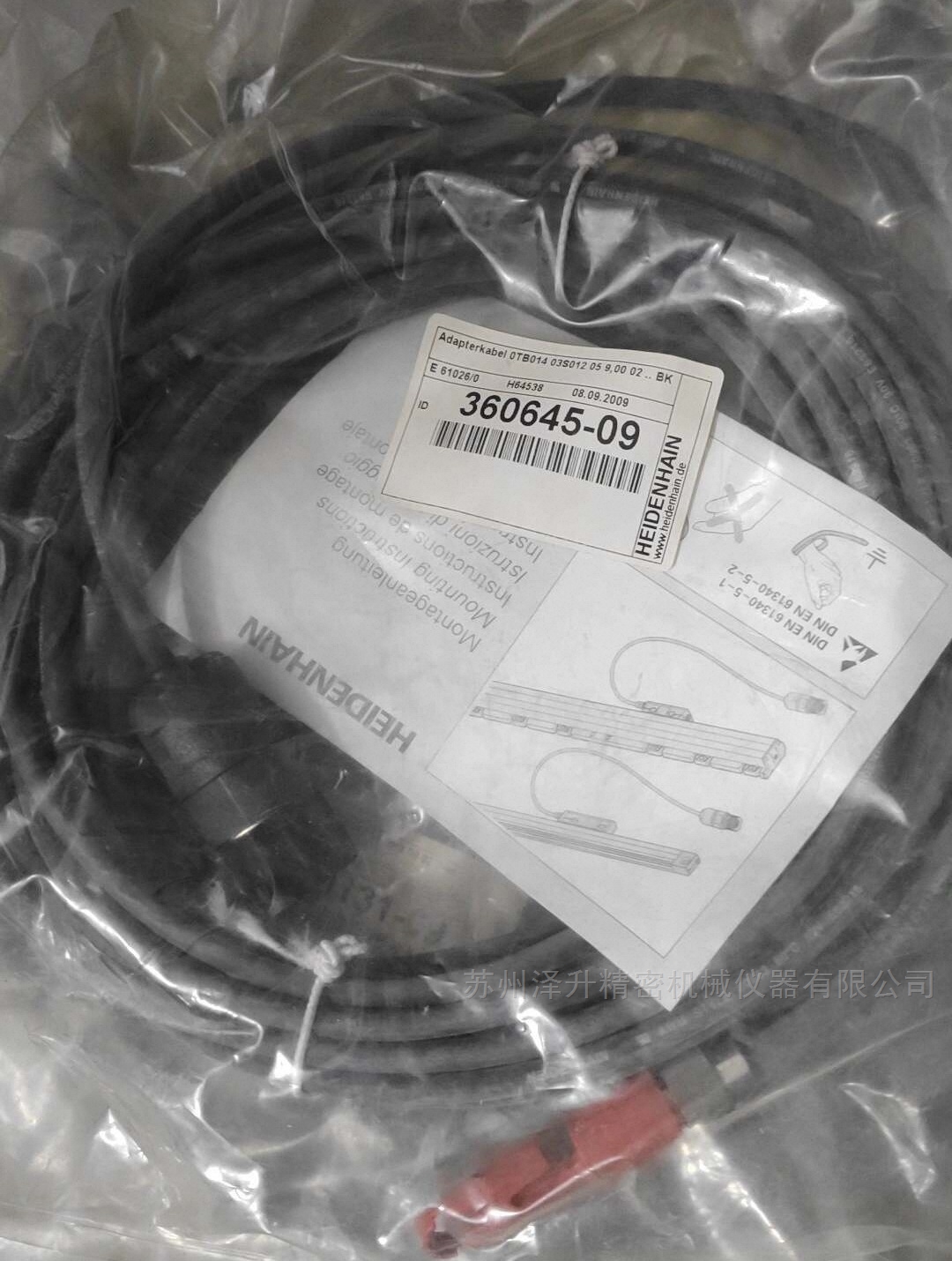

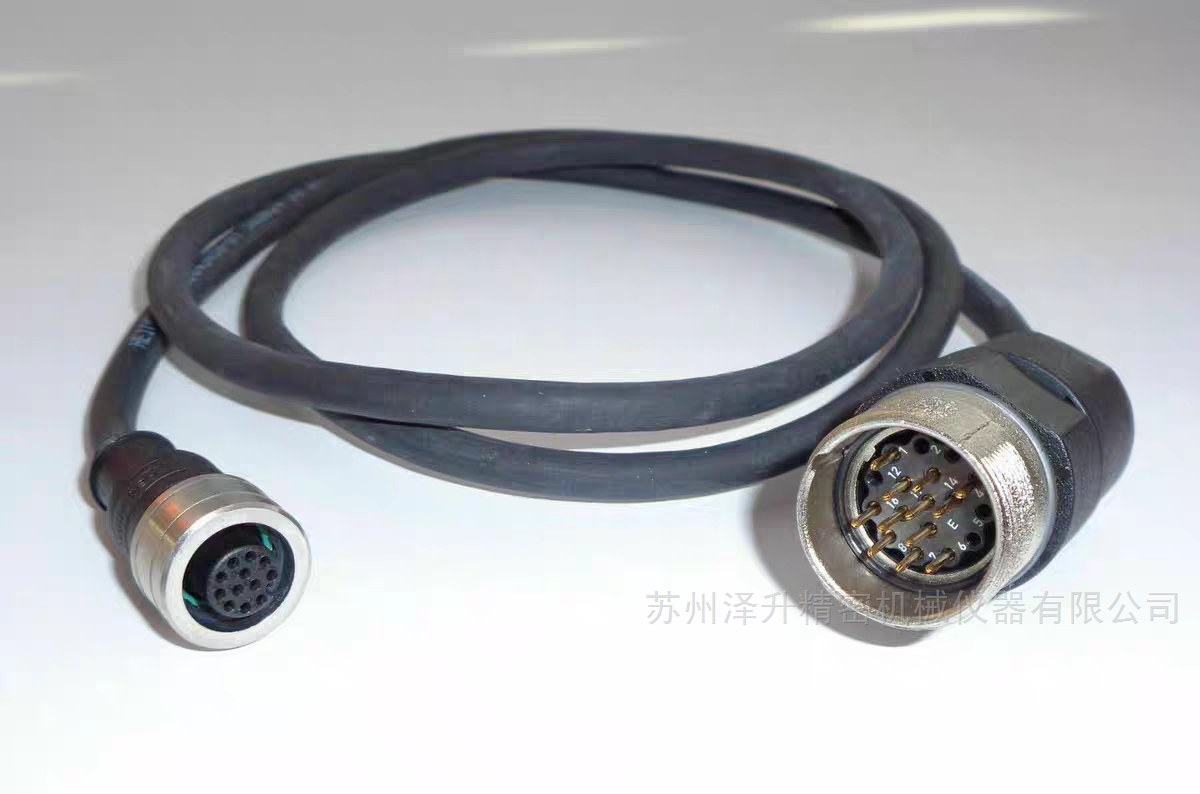

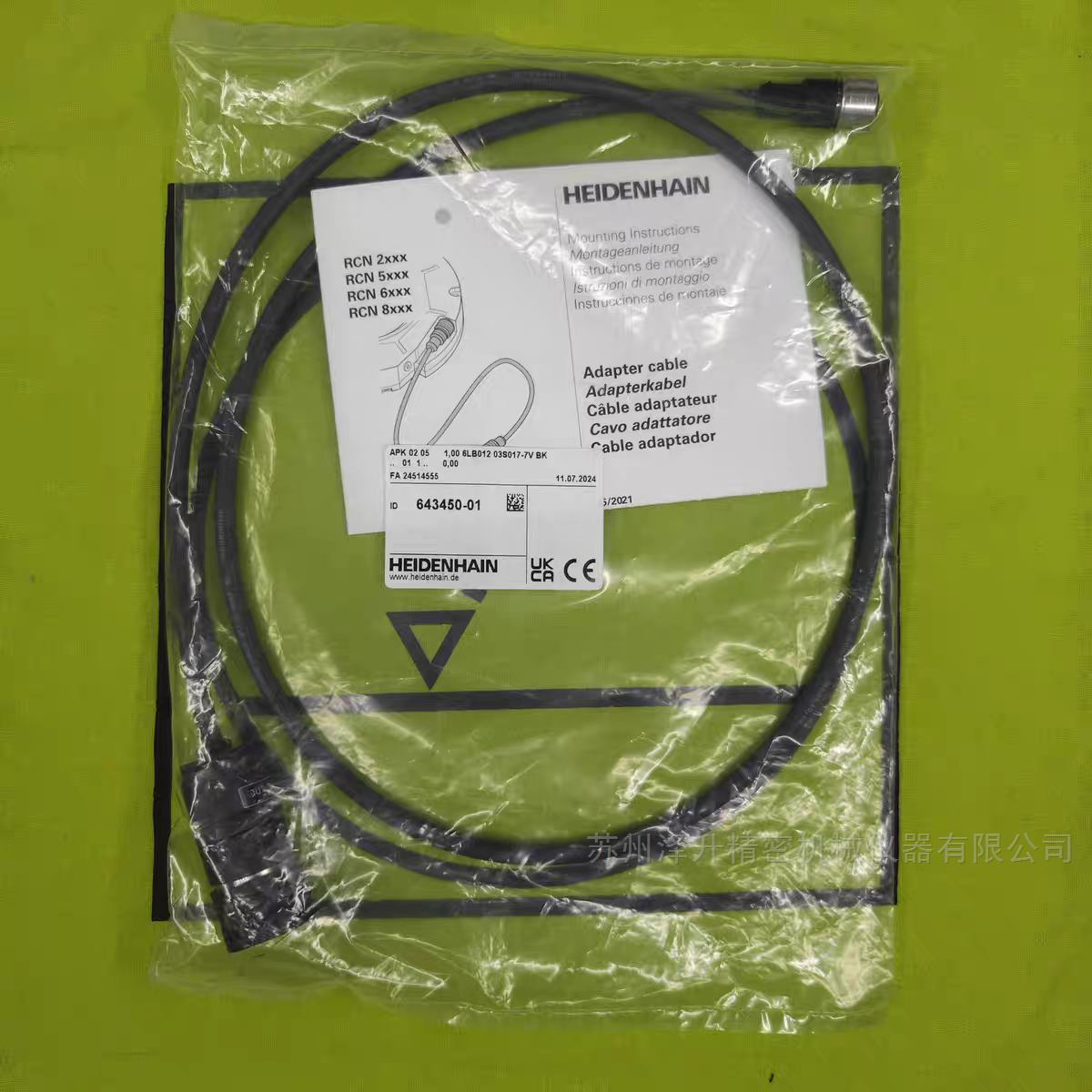

HEIDENHAIN海德汉编码器电缆线|643450-01/02/03/06/09适配反馈电缆线技术参数及实物图：

海德汉电缆线主要有海德汉光栅尺电缆线、海德汉编码器电缆线、海德汉读数头电缆线、海德汉测头电缆线、海德汉长度计电缆线、海德汉数控系统电缆线、海德汉数显表电缆线等

海德汉（HEIDENHAIN）电缆线的技术参数因型号、接口协议和应用场景的不同而有差异。以下是几种主要类型电缆的技术参数：

海德汉电缆线主要类型及技术参数

1. ‌适用于1Vpp信号接口的电缆‌

• ‌连接器类型‌：M23（12-pin、17-pin）、D-sub（15-pin）、17-pin装甲连接器

• ‌电缆设计‌：例如3x2x0.14 + 8x0.5（3组双绞线 + 8根单芯线），或4x2x0.16mm²

• ‌型号‌：331693-xx、355215-xx、332115-03、332115-05、336849-01

• ‌信号协议‌：1Vpp（正弦/余弦模拟信号）

• ‌常见接口‌：

• ‌电缆类型‌：PUR（聚氨酯护套），具有良好的耐磨、耐油和柔性

• ‌电缆直径‌：约6mm、8mm（常见范围）

• ‌长度‌：默认为3米，但提供1米、2.5米、7米等多种长度

• ‌屏蔽‌：多层屏蔽（如4层屏蔽）以增强抗干扰能力

• ‌应用‌：用于海德汉增量式光栅尺、编码器与数控系统之间的信号传输‌

2. ‌适用于EnDat数字接口的电缆‌

• 型号‌：533631-01、533631-03、533631-06、533631-09、606079-01、640030-01、332201-01、332202-01

• ‌信号协议‌：EnDat（EnDat 2.1 / EnDat 2.2，为海德汉专有的数字式双向通信协议）

• ‌常见接口‌：M23（17-pin）、D-sub（15-pin或25-pin）

• ‌电缆类型‌：PUR

• ‌长度‌：默认为3米，支持定制

• ‌应用‌：用于连接海德汉的编码器和光栅尺，支持高精度位置反馈和诊断功能

3. ‌适用于1Vpp或TTL信号的电缆‌

• ‌典型型号‌：738976-01、333276-01、323897-xx

• ‌信号协议‌：兼容1Vpp模拟信号或TTL（晶体管-晶体管逻辑）数字信号

• ‌常见接口‌：M23（17-pin）、D-sub（15-pin）

• ‌电缆类型‌：PUR

• ‌长度‌：默认为3米

• ‌应用‌：适用于需要兼容不同信号类型设备的场合‌

4. 延长与适配电缆‌

• 型号‌：545547-07（APK 01 03 7.00）

• ‌功能‌：作为适配器电缆，用于连接不同类型的连接器（如将M12连接器转为其他接口）

• ‌电缆设计‌：4x2x0.16mm²

• ‌长度‌：7.00米

• ‌连接器‌：一端为M12（14针），另一端根据型号而定‌

5. ‌真空环境用电缆‌

• ‌特点‌：为高真空和超高真空环境设计，所有材料（外壳、电路板、粘合剂）均经过特殊处理，以避免放气污染真空环境。

• ‌应用‌：用于电子显微镜、半导体晶圆检测、同步加速器等科研和工业真空设备‌

海德汉电缆线的参数取决于其配套的编码器或光栅尺的‌信号协议‌（1Vpp、EnDat或TTL）和‌物理接口‌（M23、D-sub等）。在选择时，必须根据设备的接口规范来确定型号。电缆普遍采用PUR材质，具有良好的工业环境适应性，常用长度多为3米，但可根据需求定。‌

海德汉光栅尺编码器适配器电缆安装方法（以型号551027-09为例）

此类电缆通常用于连接编码器或光栅尺的读数头与控制系统，安装时需严格遵循电气安全规范。

1. ‌安装前准备‌

• ‌工具准备‌：准备电工工具套装（剥线钳、螺丝刀、扳手等）和电缆测试仪。

• ‌材料检查‌：核对电缆的规格、型号（如识别号551027-09）是否符合设计要求，并检查电缆外观有无破损、变形。

• ‌环境准备‌：确保安装区域干燥、清洁，无易燃易爆物品，并检查敷设路径无障碍物。

2. ‌电缆敷设‌

• 根据设计图纸确定敷设路径，可采用桥架、穿管等方式。

• 敷设过程中，避免电缆过度弯曲、拉伸或被挤压，以防内部导体损伤。

• 按规定间距设置固定点，确保电缆稳固。

3. ‌电缆连接‌

• 根据电缆两端的接口类型（如编码器侧为M12 14针母头，后续连接器为20针插头）进行连接。

• 确保连接牢固、可靠，接触良好。连接部位需进行绝缘处理，防止漏电或短路。

• ‌重要提示‌：在进行任何连接操作前，必须切断电源，以防止触电事故。‌

4. ‌标识与测试‌

• 在电缆两端及关键位置使用标记笔编号，并悬挂标识牌，注明型号、规格、起点和终点，便于日后维护。

• 使用电缆测试仪检查电缆的绝缘电阻和导通性，确保电气性能符合要求。

5. ‌安全注意事项‌

• 安装人员必须具备相应的电气作业资质。

• 操作时严禁带电作业。

• 剥线、切割时使用合适工具，避免损伤内部线芯。

• 安装完成后，及时清理现场，保持环境整洁。‌

光栅尺/编码器连接电缆安装注意事项

光栅尺和编码器的电缆（如LC485、LC483等型号的延长线）主要用于传输高精度位置信号，其安装更侧重于抗干扰和物理保护。

• ‌电缆选择与更换‌：海德汉光栅尺电缆有多种型号（如533631-01、533631-03），长度和连接器类型需与读数头和控制系统匹配。更换时，应使用原厂或认证的兼容电缆，以确保信号完整性和抗干扰能力。‌

• ‌布线与屏蔽‌：为避免信号串扰，电缆应远离强电线路和干扰源。对于EnDat接口等高速信号，电缆长度超过0.5米时，必须确保屏蔽良好。‌

• ‌物理保护‌：在机床等恶劣环境中，电缆需加装护罩或线槽，防止被切屑、油污或冷却液侵蚀。‌

• ‌连接可靠性‌：电缆与读数头、控制柜的连接插头必须插紧、锁死，避免因振动导致接触不良，这往往是“断线报警"的常见原因。‌

‌总结‌：海德汉电缆的安装是‌安全、稳固和抗干扰‌。对于适配器电缆，重点是电气连接规范；对于光栅尺/编码器电缆，重点是信号和环境防护。在进行任何安装或维修前，妥的做法是查阅设备随附的技术手册。
