HEXAGON海克斯康测头加工中心机床探头维修型号：IRP40.42、IRP40.01、IRP40.02、IRP25.50、OMI40.02、IRP40.50、TP-R-400、LS-R-4.8、IRP25.50、PWP20.50-G-UTP、LS-T-4.8、TS35.60、TS35.20、TS35.30、LT35.65对刀仪和红外接收器 IRP91.50、RC-R-100、RWR95对产品测量，提供产品销售和维修，产品质保12个月。

HEXAGON海克斯康测头加工中心机床探头维修内容：

机床测头是数控机床上用于自动测量工件或刀具尺寸的关键部件，其维修主要包括故障诊断、清洁保养、校准调整和零件更换等环节。

‌常见故障类型‌

• ‌1、信号丢失‌：测头无法将测量数据传输至数控系统。 ‌

• 2、测量误差增大‌：检测结果与实际尺寸偏差较大。 ‌

• 3、‌触发失灵‌：测头无法正常触发信号或响应迟钝。 ‌

  4、‌机械损伤‌：测头外壳或探针出现物理损坏。 ‌

• ‌5、机械与安装问题‌
  测头外壳或测针机械损伤、安装松动是故障源。测针表面附着碎屑、触发压力设置异常会导致测量失灵或重复精度下降‌。需检查测头固定螺栓是否紧固，清洁测针并验证触发压力是否在范围内（如雷尼绍测头典型触发力为0.5-1.5N）。

• 6、‌电气与信号异常‌
  信号丢失、跳转信号失效或测量数据波动常源于电气连接问题。例如FANUC系统中X4.7端口损坏会导致测头无跳转信号，可通过检测端口电压或更换备用端口（如G6.6）解决‌。绝缘劣化（如电机侧绝缘电阻低于10MΩ）也可能引发漏电或误触发，需使用兆欧表检测动力线缆绝缘状态‌。

• 7、标定与参数配置错误‌
  标定过期、标定速度与测量速度不匹配、偏置值错误会直接导致测量偏差‌。需重新执行标定流程，并确保标定环境稳定（如机床静止、无振动）。数控系统参数（如测量速度、触发延时）需与测头规格一致。

• ‌环境与工件干扰‌
  工件表面碎屑、温差引起的热变形、工件磁性或光学特性干扰可能造成测量误差‌。需清理工件表面，避免在机床振动较大时测量，并对磁性工件采取消磁处理或选用抗干扰测头。

‌维修步骤‌

1. ‌故障排查‌：检查测头的电源连接、信号线路是否正常，并确认是否存在机械损伤或探针弯曲。 ‌

2. ‌清洁保养‌：清理测头表面灰尘，特别是信号传感部分；检查探针磨损或变形情况，必要时更换。 ‌

3. ‌校准调整‌：使用标准校准工具对测头进行校准，以确保测量精度；若无法校准，需检查内部传感器是否损坏。 ‌

4. ‌更换零件‌：对于损坏的探针或传感器组件，应及时更换，技术维修售后服务。 ‌

在维修过程中，若遇到类似测头标定异常（如冒火、烧蚀）的情况，需重点检查电机绝缘性能、轴承状态及线路连接，避免因漏电或机械故障引发进一步损坏。

系统级诊断方法‌

‌分段排查‌：先检查机械安装，再测试电气信号，后验证标定参数。

‌替换验证‌：用已知好的测头或对刀仪替换测试，快速定位故障点‌。

‌系统诊断‌：利用数控系统自带诊断功能实时监控测头状态‌

HEXAGON海克斯康测头加工中心机床探头技术参数：

海克斯康（Hexagon）机床测头应用于CNC加工中心、车床等场景。

海克斯康机床测头（如触发式、扫描式等类型）的参数包括：

• ‌重复精度‌：部分型号可达0.5微米，确保测量精度。

• ‌触发力‌：可调设计（如低至几毫牛），适用于薄壁或软质工件。

• ‌通信方式‌：支持无线电（433MHz/2.4GHz）、红外或超声波，具备抗干扰能力。

• ‌防护等级‌：普遍达到IP68，适应车间恶劣环境。

• ‌电池寿命‌：部分无线型号连续使用超800小时。

• ‌尺寸与兼容性‌：紧凑结构（如直径25mm），支持加长杆扩展，适配多种机床。

具体型号：

• ‌无线电触发测头（如RWP20.50）‌：采用SCS频道自选择、MDR多数据速率技术，适合大型机床和5轴测量。

• ‌红外触发测头（如IRP40.50）‌：HDR+高数据速率技术，抗环境光干扰，适用于小型加工中心。‌

• ‌超声波测厚测头（如RWP20.50-G-UTP）‌：直接测量工件壁厚，兼容主流数控系统。

海克斯康测头的配件（如红宝石测针）参数也需匹配，例如M4接口、不同长度和直径的探针（如D2-L50型号），以满足寻边、分中等任务需求。

海克斯康（Hexagon）机床测头适用于CNC机床的在线检测、对刀、寻边等场景。型号分类如下：

• ‌触发式测头‌：包括红外触发测头（如IRP40.50、IRP40.42）和无线电触发测头（如TP-R-400），具备高精度和抗干扰能力，适用于复杂工况下的快速测量。‌

• ‌扫描测头‌：例如激光扫描测头LS-R-4.8，采用非接触式测量，可高效获取工件表面数据，支持5轴机床和主流控制系统。‌

• ‌对刀仪‌：激光对刀仪（如LTS35.60、LTS35.65）和电缆式对刀仪（如TS35.20），用于刀具长度和直径的测量。‌

• ‌特殊功能测头‌：如超声波测厚测头RWP20.50-G-UTP，可直接测量工件壁厚并集成到机加工流程中。‌

此外，海克斯康还提供模块化测头系统，支持灵活配置以适应不同机床空间和测量需求。‌

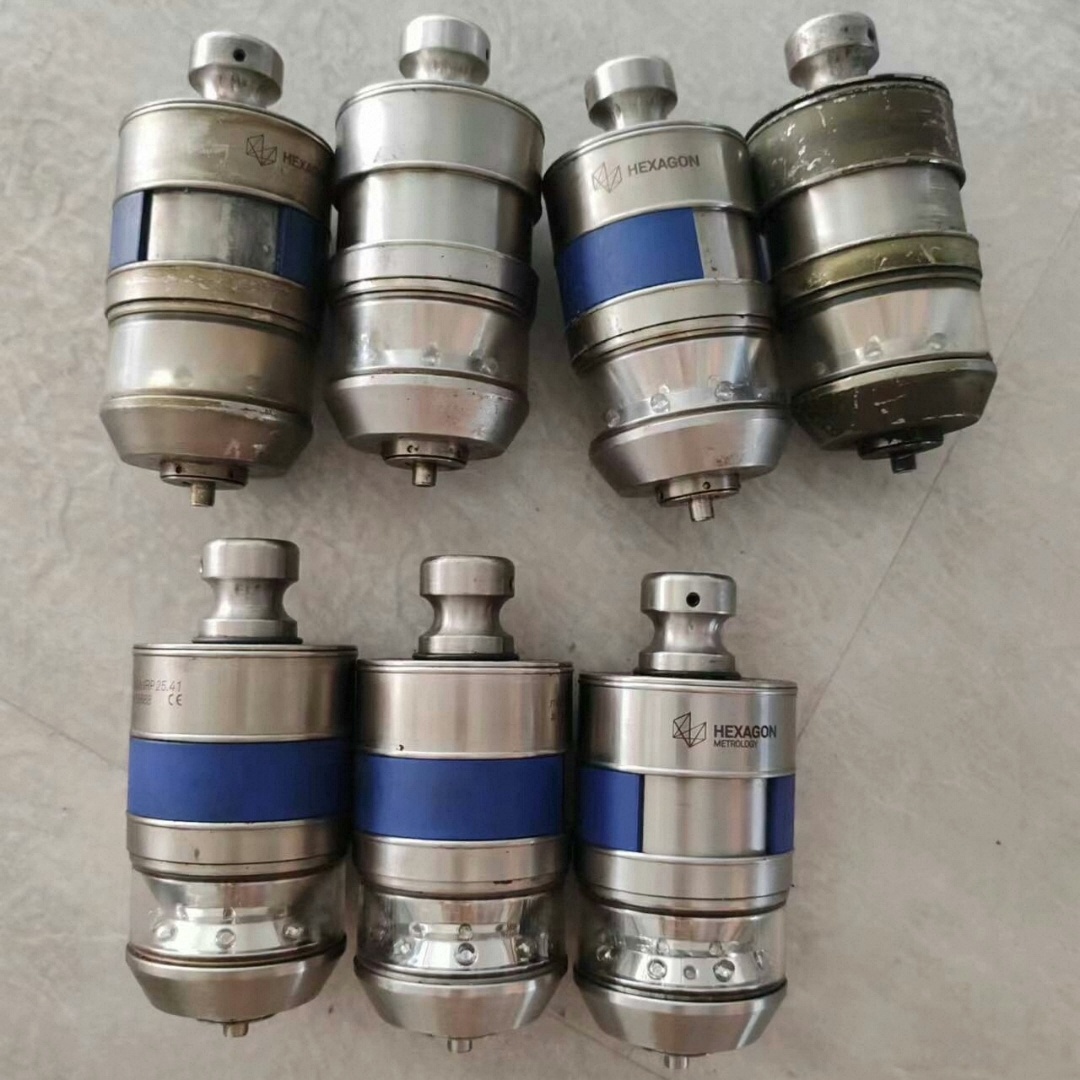

HEXAGON海克斯康测头加工中心机床红外线探头维修案例图：

HEXAGON海克斯康测头加工中心机床探头售后服务：

产品质保12个月，提供技术支持。
