雷尼绍测头TP20/TP200/TP6A/TP7M三坐标探头的详细资料：
雷尼绍测头TP20/TP200/TP6A/TP7M三坐标探头RENISHAW触发式式测头是检测三维几何工件的选择。TP20是具有模块交换功能的小型机械式测头，TP200具有模块交换功能的小型应变片式测头，TP6（A）具有M8螺纹和自动吸附安装选项的型机械式测头，TP7M具有M8螺纹和自动吸附安装选项的机械式测头。提供RENISHAW雷尼绍测头销售和维修及技术解决方案。
雷尼绍测头TP20/TP200/TP6A/TP7M三坐标探头RENISHAW触发式式测头技术参数：
RENISHAW雷尼绍TP20三坐标探头技术参数：
具有模块交换功能的小型触发式测头，可以配用一系列测针配置和加长杆，以测量复杂工件的特征。
TP20是一款小型五向或六向机械式触发测头系统。双部件设计，由测头本体和可分离式测针模块组成，使用高重复性磁接头连接。因此具备手动或自动更换测针配置的功能，无需重新标定测尖，大大节省了检测循环的时间。
各种测针模块具有多种测力，使测头性能能够符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。
TP20系统可方便地用于改造，并与现有的触发式测头接口、加长杆和转接头兼容。
系统组件包括：
TP20测头本体
TP20测头模块 — 七种不同选择，以适应各种应用
MCR20或TCR20模块交换架 — 自动操作
适合与雷尼绍的PI 7-3、PI 200-3和UCC控制器连接
感应方向 | 除六向以外的所有模块 六向 | ±X、±Y、+Z ±X、±Y、±Z |
适合的接口 | PI 7-3、PI 200-3、UCC控制器 | |
预行程变化 | LF SF / EM1 / EM2 MF EF 六向 | ±0.60 µm ±0.80 µm ±1.00 µm ±2.00 µm ±1.50 µm |
单向重复精度 | LF / SF / EM1 / EM2 MF EF 六向 | ±0.35 µm ±0.50 µm ±0.65 µm ±1.00 µm |
测针交换的重复精度 | MCR20 手动 | ±0.50 µm ±1.00 µm |
测针系列 | M2 | |
安装方式 | M8螺纹 |
测头模块
目前可提供7种适合各种应用的测头模块系列，以端部的颜色区分。
模块 | 应用 | 测力* | 测针长度 | |
|---|---|---|---|---|
SF — 标准测力 |  | 适合大多数应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm玻璃纤维 |
LF — 低测力 |  | 低测力应用，例如橡胶密封件 | XY：0.055 N Z：0.65 N 测针：10 mm | 10 mm至30 mm |
MF — 中测力 |  | 适合需要高于标准测力的应用场合 | XY：0.1 N Z：1.9 N 测针：25 mm | 10 mm至60 mm |
EF — 高测力 |  | 大直径/偏重测针组件或因机器振动造成误触发的应用场合 | XY：0.1 N Z：3.2 N 测针：50 mm | 10 mm至60 mm |
6W — 六向 |  | 在-Z方向测量，例如退刀槽 | XY：0.14 N Z：1.6 N 测针：10 mm | 10 mm至30 mm |
EM1 STD — 50 mm加长杆 |  | 大多数需要50 mm加长杆的应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm |
EM2 STD — 75 mm加长杆 |  | 大多数需要75 mm加长杆的应用场合 | XY：0.08 N Z：0.75 N 测针：10 mm | 10 mm至50 mm |
* 低测力方向
交换架
MCR20测头模块交换架用于妥善存放测头模块，以便快速自动交换，并且保护它们不受工作环境中的空气污染。
RENISHAW雷尼绍TP200三坐标探头技术参数
具有模块交换功能的小型测头，它使用应变片机构，比机械式触发测头的寿命更长、精度更高。
TP200系统组件包括：
TP200或TP200B测头本体（TP200B型号可承受更大的振动公差）
TP200测针模块 — 选择固定过行程测力：SF（标准测力）或LF（低测力）
PI 200-3测头接口
SCR200测针交换架
还有一种EO模块（长过行程），过行程测力与SF相同，但工作范围更大，并在测头Z轴方向上提供保护。
特性与优点
应变片技术可实现重复性和三维形状测量精度
零复位误差
无各向异性影响
六向测量能力
测针测量距离长达100 mm（玻璃纤维测针）
快速交换测头模块，无需重新标定测尖
寿命 > 1000万次触发
TP200/TP200B测头本体
TP200测头采用微应变片传感器，可实现重复性和三维形状测量精度，即使配用长测针时也不例外。
传感器技术具有亚微米级重复性，并且消除了机械式测头存在的各向异性问题。测头内部采用固态ASIC电子元器件，可确保数百万次触发的可靠操作。
TP200B采用的技术与TP200相同，但可承受更高的振动公差。这有助于克服因坐标测量机传导振动或在移动速度很高的情况下使用长测针所引发的误触发问题。
请注意：我们不推荐将TP200B配用LF模块或曲柄式/星形测针。
规格概述 | TP200 | TP200B |
|---|---|---|
主要应用 | 用于要求高精度的数控坐标测量机。 | 与TP200一样，但当出现误触发事件时使用。 |
感应方向 | 六轴：±X、±Y、±Z | 六轴：±X、±Y、±Z |
单向重复精度 (2σ µm) | 电平触发1：0.40 µm 电平触发2：0.50 µm | 电平触发1：0.40 µm 电平触发2：0.50 µm |
XY (2D) 形状测量偏差 | 电平触发1：±0.80 µm 电平触发2：±0.90 µm | 电平触发1：±1 µm 电平触发2：±1.2 µm |
XYZ (3D) 形状测量偏差 | 电平触发1：±1 µm 电平触发2：±1.40 µm | 电平触发1：±2.50 µm 电平触发2：±4 µm |
测针交换的重复精度 | 使用SCR200：±0.50 µm 手动：±1 µm | 使用SCR200：±0.50 µm 手动：±1 µm |
测力（测尖） | XY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 N | XY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 N |
过行程测力（当位移为0.50 mm时） | XY平面（SF/EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF/EO模块）：4.90 N Z轴（LF模块）：1.60 N | XY平面（SF/EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF/EO模块）：4.90 N Z轴（LF模块）：1.60 N |
重量（测头和模块） | 22 g | 22 g |
加长杆长度（如安装在PH10 PLUS系列测座上） | 300 mm | 300 mm |
推荐的测针长度（M2测针系列） | SF/EO模块：50 mm钢质至100 mm玻璃纤维 LF模块：20 mm钢质至50 mm玻璃纤维 | SF/EO模块：50 mm钢质至100 mm玻璃纤维 LF模块：20 mm钢质至50 mm玻璃纤维 |
安装方式 | M8螺纹 | M8螺纹 |
适合的接口 | PI 200-3、UCC | PI 200-3、UCC |
测针模块交换架 | SCR200 | SCR200 |
测针系列 | M2 | M2 |
TP200测针模块
SCR200交换架
SCR200可以高速自动交换多达六个TP200测针模块。SCR200由独立的测头接口PI 200-3供电，并可确保安全的测针交换。SCR200套件可包含在低测力和标准测力组件中，每一种组件都包含一个SCR200加上三个测力相同的测针模块。
RENISHAW雷尼绍TP6（A）三坐标探头技术参数
TP6和TP6A触发式测头具有M8螺纹和自动吸附安装选项的坚固型机械式测头。
TP6和TP6A测头具有不同的测头安装选项（分别为M8螺纹安装和自动吸附接头安装）。这两种测头都是机械式触发测头，测力都可手动调节，可针对不同测针配置实现测头性能。
它们可以配用长测针（M3系列），直径为25 mm，可提供超大的过行程量。
规格概述 | TP6 | TP6A |
|---|---|---|
主要应用 | 数控和手动坐标测量机。 | 和TP6相同，但是可以快速交换测头，而无需重新标定。 |
感应方向 | 五轴：±X、±Y、+Z | 五轴：±X、±Y、+Z |
单向重复精度 (2s µm)（测尖） | 0.35 µm | 0.35 µm |
预行程变化360°（XY平面） | ±1 µm | ±1 µm |
重量 | 56 g | 76 g |
测针系列 | M3 | M3 |
测针测力范围（可调） | 0.11 N至0.3 N | 0.11 N至0.3 N |
测针测力（由雷尼绍设定） | 0.11 N至0.13 N | 0.11 N至0.13 N |
测针过行程量（典型） | XY平面：±22° +Z轴：0.11 N时为5.5 mm 0.3 N时为2 mm | XY平面：±22° +Z轴：0.11 N时为5.5 mm 0.3 N时为2 mm |
与PH10系列配用的加长杆长度 | 200 mm | 200 mm |
安装方式 | M8螺纹 | 自动吸附 |
适合的接口 | PI 7-3、PI 200-3、UCC | PI 7-3、PI 200-3、UCC |
升级现有测量系统，将迅速降低成本。
RENISHAW雷尼绍TP7M三坐标探头技术参数
25 mm直径应变片触发式测头，具有自动吸附安装功能，适合高精度工件测量。
TP7M测头是采用应变片技术的电子测头，具有更高的精度，消除了各向异性和复位误差，并且使用寿命比机械式触发测头长很多。
通过多芯自动吸附连接，TP7M可与 PH10M PLUS/PH10MQ PLUS机动测座、PH6M固定式测座及多芯加长杆 (PEM) 系列兼容。
规格概述 | TP7M |
|---|---|
主要应用 | FMS和自动系统。通用型数控和手动坐标测量机。 |
感应方向 | 六轴：±X、±Y、±Z |
3D精度（根据ISO 10360标准第2部分进行测试） | 不适用 |
单向重复精度 (2σ µm) | 电平触发1：0.25 µm 电平触发2：0.25 µm |
XY (2D) 形状测量偏差 | 电平触发1：±0.25 µm 电平触发2：±0.50 µm |
XYZ (3D) 形状测量偏差 | 电平触发1：±0.50 µm 电平触发2：±1 µm |
测力（测尖） | XY平面：0.02 N Z轴：0.15 N |
过行程测力 | XY平面：0.78 N Z轴：11.75 N |
重量 | 85 g |
加长杆长度（如安装在PH10 PLUS系列测座上） | 200 mm |
推荐的测针长度（M4测针系列） | 150 mm钢制 — 180 mm玻璃纤维 |
安装方式 | 多芯自动吸附 |
适合的接口 | PI 7-3 |
自动测头交换 | 自动交换架 |
测针系列 | M4 |

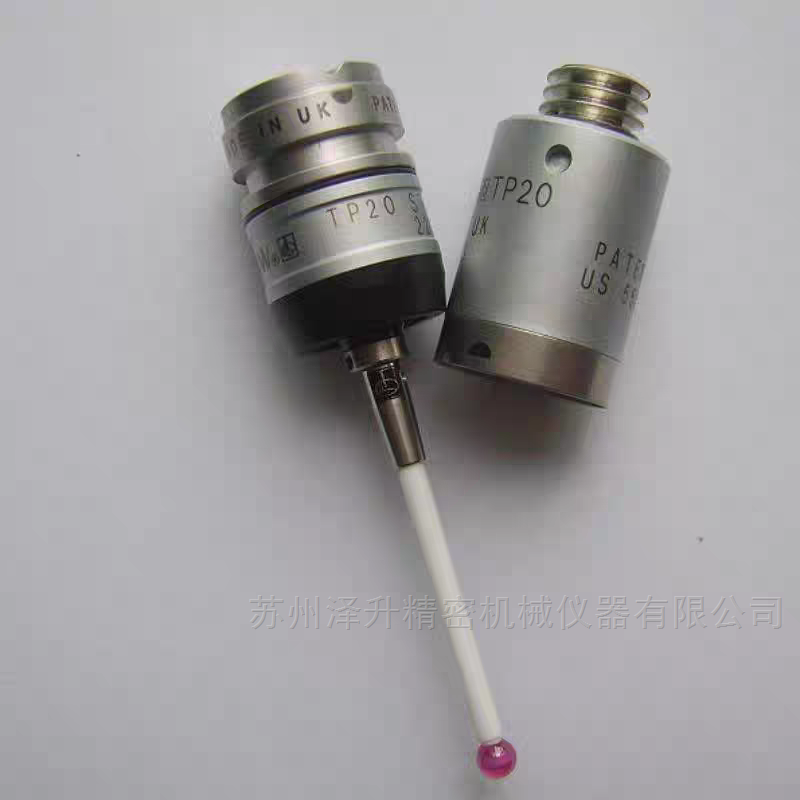

TP20/TP200/TP6A/TP7M三坐标探头RENISHAW触发式式测头实物图：
TP20/TP200/TP6A/TP7M三坐标探头RENISHAW触发式式测头产品售后服务：
产品质保12个月，提供技术支持。
