LC195F Fanuc05 ML440mm ID760905-04光栅尺是德国heidenhain海德汉直线光栅尺光学尺电子尺计数尺数显尺用于CNC数控机床直线位移测量的传感器。发那科串行接口/Þi接口，精度：± 3 µm适用于测量长度达3040 mm；± 5 µm；测量长度ML(mm）：140-4240;提供heidenhain海德汉光栅尺价格、配件供应、故障维修及技术解决方案。

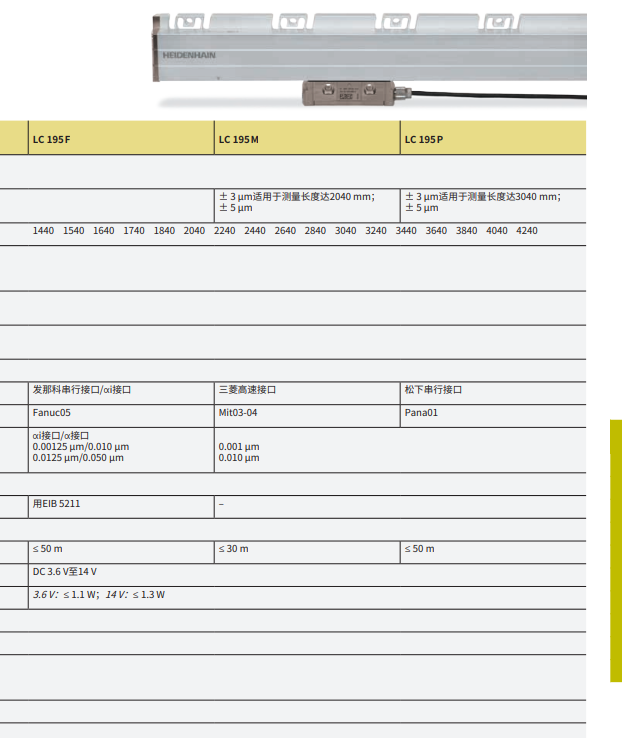

LC195F Fanuc05 ML440mm ID760905-04光栅尺技术参数及实物图：

LC195F光栅尺是海德汉Heidenhain直线光栅尺，采用玻璃测量，具有高精度和良好的抗振性能，适用于机床等工业设备的全闭环位置控制。 ‌

• ‌测量标准与精度‌：

• 测量标准：Diadur玻璃标尺，光栅周期为20微米。 ‌

• 线膨胀系数：αtherm ≈ 8 × 10⁻⁶ K⁻¹。 ‌

• 精度等级：在测量长度≤3040 mm时，精度为±3 µm；在测量长度>3040 mm时，精度为±5 µm。 ‌

• ‌测量长度‌：
  LC195F光栅尺提供多种测量长度，常见规格包括140 mm、240 mm、340 mm、440 mm、540 mm、640 mm、740 mm、840 mm、940 mm、1040 mm、1140 mm、1240 mm、1340 mm、1440 mm、1540 mm、1640 mm、1740 mm、1840 mm、2040 mm、2240 mm、2440 mm、2640 mm、2840 mm、3040 mm等。 ‌

• ‌功能安全‌：

• ‌接口与电气‌：

• 支持多种接口，包括Fanuc串行接口（αi接口）、三菱高速接口等。 ‌

• 时钟频率（计算时间TCAL）：具体数值需根据接口类型和测量步长确定。 ‌

• ‌其他特性‌：

• 采用标准外壳设计，允许水平安装。 ‌

• 具有双密封条设计，提高了可靠性。

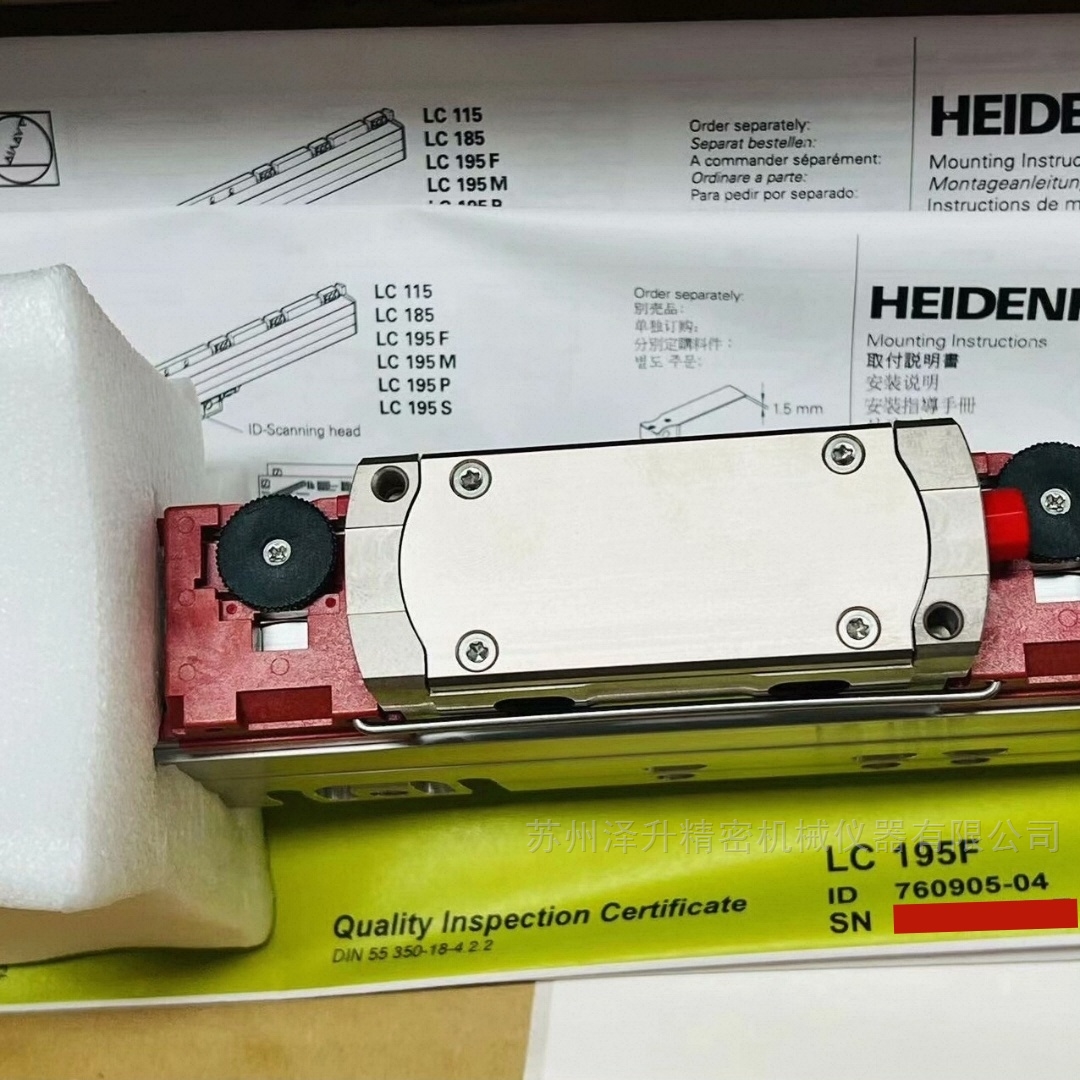

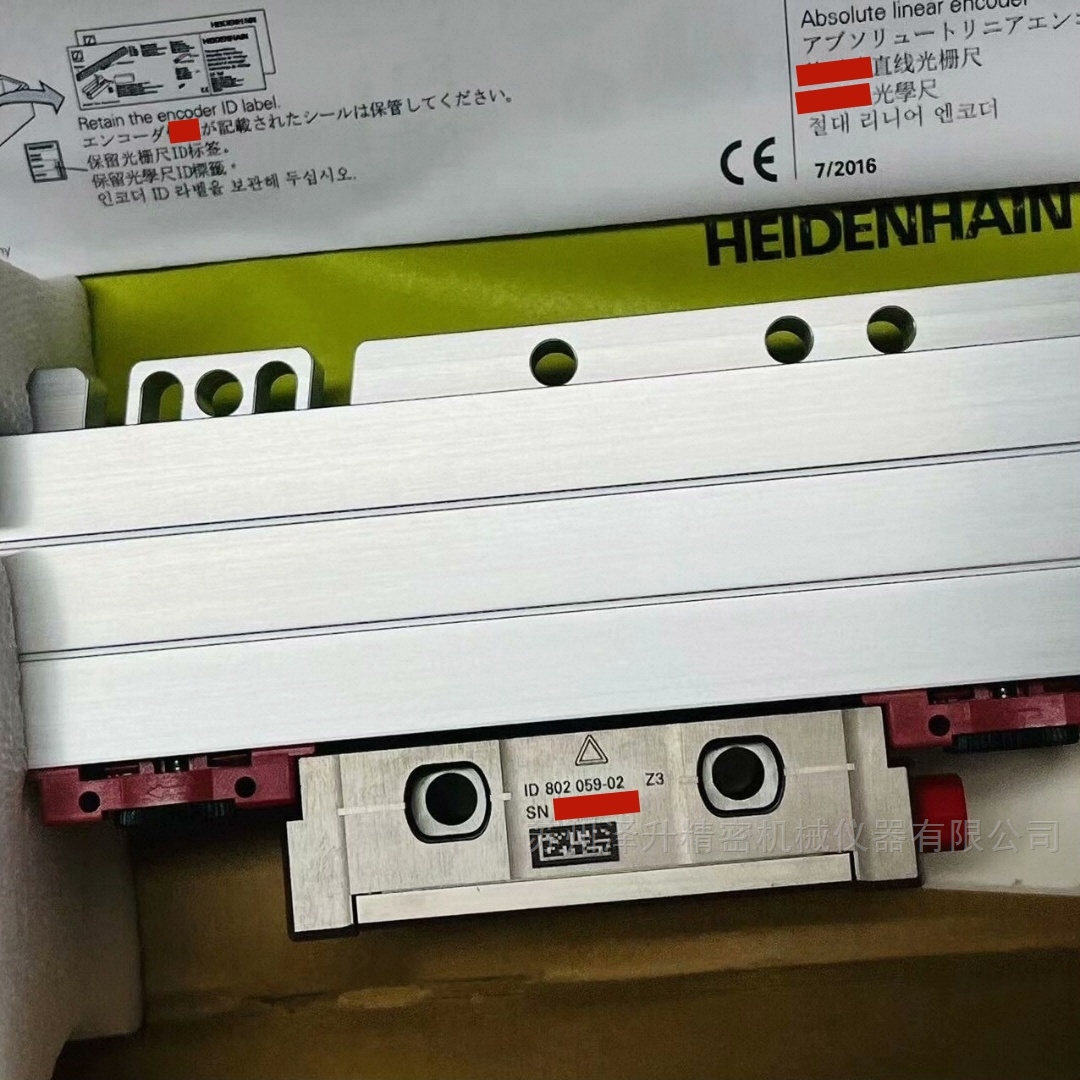

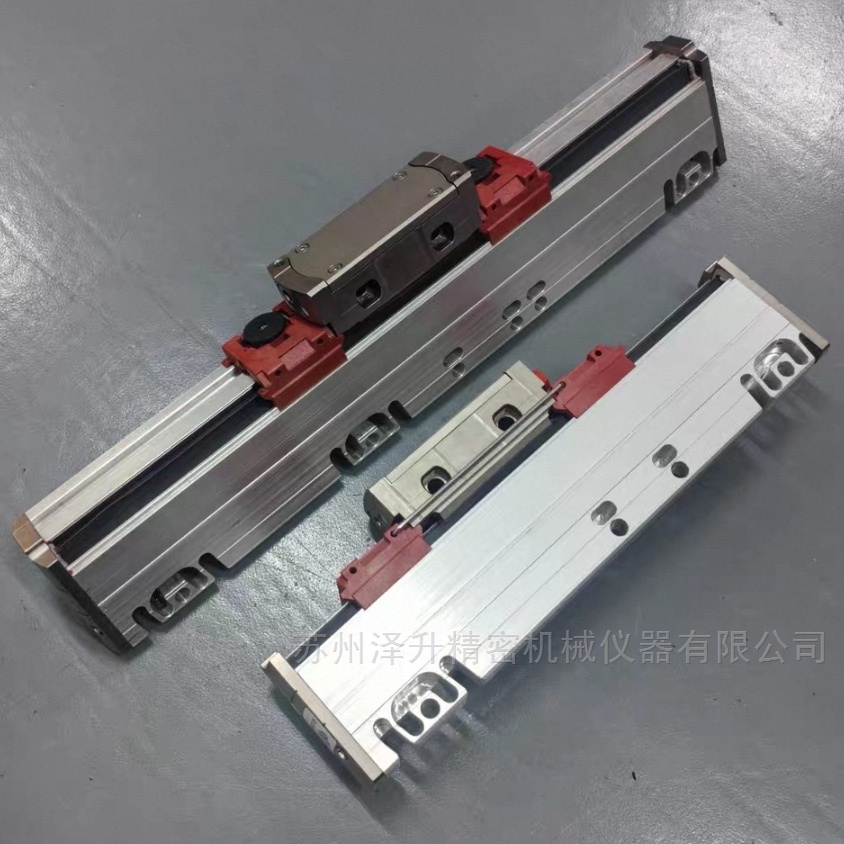

LC195F海德汉光栅尺实物图：

‌海德汉直线光栅尺安装方法‌：

直线光栅尺是机床位移测量的常用部件，其安装精度直接影响测量结果。主要步骤如下：

1. ‌安装基面准备‌

• ‌基面要求‌：光栅主尺和读数头必须安装在刚性好、平整度高的基面上。‌不能‌直接安装在粗糙、有底漆或易变形的机床本体上。

• ‌平行度校准‌：使用千分表检查安装面与机床导轨运动方向的平行度，要求达到 ‌0.1mm/1000mm‌ 以内。若不达要求，须加工的光栅尺基座。

• ‌基座加工‌：基座长度应与光栅尺身相等或略长（建议长出50mm），并经过铣、磨加工，确保其平面平行度符合要求。读数头基座与尺身基座的高度误差不得超过 ‌±0.2mm‌。

2. ‌光栅主尺安装‌

• ‌支撑要求‌：安装长度超过1.5米的光栅尺时，‌不能‌仅在两端固定，必须在尺身中间增加支撑点，防止变形。

• ‌固定措施‌：安装好后，建议使用卡子卡住尺身中点。若无法加装卡子，可使用玻璃胶将光栅尺身与基座固定，确保其稳固。

• 将主尺用M4螺钉初步固定在工作台（运动部件）的安装面上。

• 保持千分表固定在床身，移动工作台，调整主尺位置，使其与导轨运动方向的平行度满足 ‌0.1mm/1000mm‌ 的要求后，再将螺钉拧紧。

• ‌重要注意事项‌：

3. ‌读数头安装‌

• 读数头应安装在机床的静止部件（如床身）上，以方便固定输出导线。

• 先确保读数头基座符合安装要求，然后将读数头安装其上。

• 调整读数头位置，使其与光栅主尺的平行度控制在 ‌0.1mm‌ 以内，且两者之间的间隙保持在 ‌1~1.5mm‌ 的范围内。

• ‌安装方向‌：读数头应尽可能安装在主尺下方，以避免切屑、切削液和油污直接溅落。若因空间限制必须朝上安装，‌须‌加装辅助密封装置。

4. ‌安装限位装置‌

• 在机床导轨上安装机械限位块，防止工作台移动时读数头撞击光栅尺两端，造成损坏。

• 建议在选购光栅尺时，选择比机床加工行程长 ‌100mm‌ 左右的型号，以预留安全余量。

5. ‌安装护罩‌

• 鉴于机床环境常有铁屑、切削液和油污，‌须‌为光栅尺加装防护罩。护罩应根据光栅尺外形设计，留有足够空间，并采用橡皮密封等结构，具备好的防水、防油、防屑能力。

6. ‌安装后检查‌

• 接通数显表，移动工作台，观察计数是否正常。

• 在机床上选取一个参考点，让工作台往返移动数次，数显表读数应能回零。

• 可同时使用千分表和数显表进行比对校验，确保数据精度。
