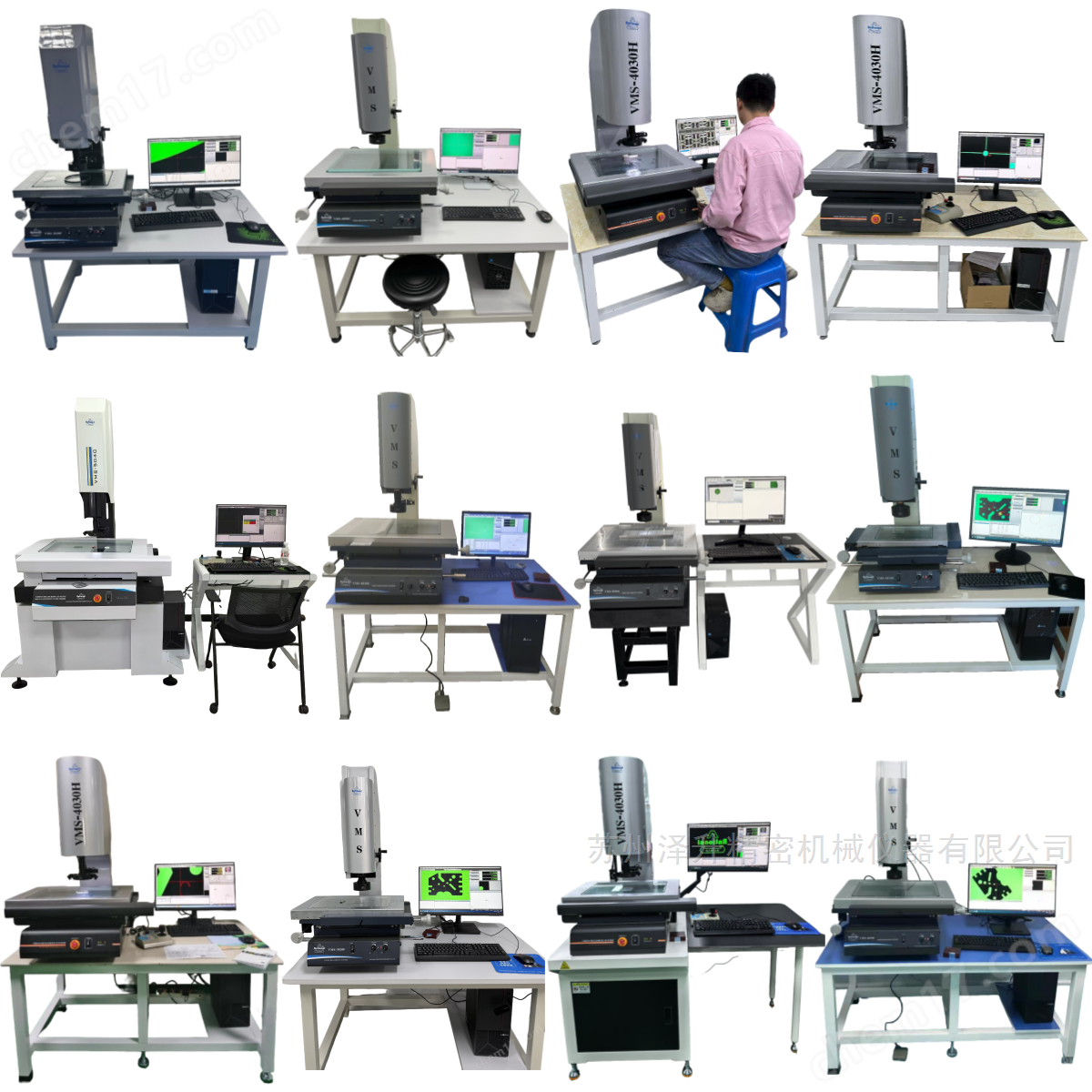

万濠二次元影像测量仪的详细资料：
万濠二次元影像测量仪：VMS-1510G/2010G/2515G/3020G/4030G、VMS-2010F/VMS-3020F/VMS-4030F、VMS-2515H/VMS-3020H/VMS-4030H、VMS-5040H、VMS-5040MZ、VMS-2010FS/VMS-3020FS/VMS-4030FS、VMS-2010P/VMS-3020P/VMS-4030P、CS-3020H等
万濠二次元影像测量仪技术参数：
VMS-1510G/2010G/2515G/3020G/4030G手动影像测量仪技术参数：
产品用途:
适用于以二维坐标测量为目的的应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
产品特点：
1.自主开发的QMS3D-M软件，高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可实现高度辅助测量；
4.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
5.脚踏开关与软件配合，操作更简便。
技术规格参数：
工 作 台 | 型 号 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G |
| 金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 玻璃台尺寸(mm) | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
| 运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Z轴升降行程（mm） | 150（特殊订购达300,VMS-4030G可订购至400） | |||||
| 截面原点一致性误差(μm) | G型：E0≤30（Z轴升降行程每100mm）; | |||||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||||
影 像 系 统 | G型 | |||||
| 1/3"彩色CCD摄像机 | ||||||
| 变倍镜头倍率：0.7X~4.5X | ||||||
| 视频倍率：24X~150X（21.5"显示器） | ||||||
| 物方视场：8.1mm~1.3mm | ||||||
| 表面光源与透射光源均用LED，亮度可调 | ||||||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
VMS-2010F/VMS-3020F/VMS-4030F手动影像测量仪技术参数：
产品用途:
适用于以二维坐标测量为目的的应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
产品特点：
1.自主开发的QMS3D-F软件和高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
4.可实现高度辅助测量；
5.脚踏开关与软件配合，操作更简便。
技术规格参数：
工 作 台 | 型 号 | VMS-2010F | VMS-3020F | VMS-4030F |
| 金属台尺寸(mm) | 404×228 | 500×330 | 606×466 | |
| 玻璃台尺寸(mm) | 260*160 | 350*250 | 450*350 | |
| 运动行程(mm) | 200×100 | 300×200 | 400×300 | |
| Z轴升降行程（mm） | 150（特殊订购达400） | |||
| 截面原点一致性误差(μm) | F型：E0≤20（Z轴升降行程每100mm） | |||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||
影 像 系 统 | F型 | |||
| 彩色千兆网络摄像机 | ||||
| 变倍镜头倍率：0.58X~7.5X | ||||
| 视频倍率：27.4~351.3X（24"显示器） | ||||
| 物方视场（对角线）：14mm~1.4mm | ||||
| 表面光源与透射光源均用LED，亮度可调 | ||||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
VMS-2515H/VMS-3020H/VMS-4030H全自动影像测量仪技术参数：
全自动影像仪特点：
1.自主开发QMS3D软件，可满足客户不同测量需求
2.具有快速自动对焦、自动寻边，强大的编程和自动测量功能
3.采用亚像素细分技术，提高边界分辨能力
4.配置操纵手柄，亦可软件程控
5. SPC数据处理分析，大批量治具测量
6. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
7. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
8. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
9. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷
技术规格参数：
型号 | VMS-2515H | VMS-3020H | VMS-4030H | |||
工 作 台 | 金属台尺寸(mm) | 450×280 | 500×330 | 606×466 | ||
| 玻璃台尺寸(mm) | 306×196 | 350×250 | 450×350 | |||
| 运动行程(mm) | 220×120 | 270×170 | 370×270 | |||
| X、Y、Z数显分辨力 | 0.5μm | |||||
| 示值误差 | E1XY=（2.5+L/100）μm(L为被测长度，单位：mm) | |||||
| 截面原点一致性误差(μm) | E0≤20 (Z轴升降行程每100mm) | |||||
| 外形尺寸（mm） | 760×600×900 | 760×600×900 | 970×670×940 | |||
| 仪器重量（kg） | 146 | 168 | 266 | |||
| Z轴升降行程 | 150（可订购至300mm/400mm）（配同轴光镜头，表面光到玻璃面距离为70mm） | |||||
| 仪器配件 | 1X 镜筒（标配） | 0.5X 镜筒（选配） | 工作距离（mm） | |||
| 变倍镜头 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | ||
| 0.5X（选配） | 16-103.5X | 22-3.4 | 8-51.75X | 44-6.8 | 175 | |
| 1X（标配） | 32-207X | 11.1-1.7 | 16-103.5X | 22-3.4 | 92 | |
| 2X（选配） | 64-414X | 5.5-0.9 | 32-207X | 11.1-1.7 | 36 | |
| 品牌电脑（标配）、操纵杆（标配） | ||||||
影像系统 | 彩色千兆网络摄像机 视频总倍率：32X~207X（24寸显示器） | |||||
| 变倍镜头倍率：0.7X~4.5X | ||||||
| 物方视场：11.1mm~1.7m | ||||||
| 电源：AC 220V 50/60Hz. 功率：250W (不包含电脑) | ||||||
VMS-5040H落地式全自动影像仪技术参数：
特点：
1.整机人机工程设计，方便操作测量。
2.具有快速自动对焦，自动寻边，自动测量功能，大大提高检验效率。
3.可选配自动变倍功能，无需像素校正实现多倍率下高效测量
4.自主开发QMS3D软件，可满足客户不同测量需求
5.采用亚像素细分技术，提高边界分辨能力
6.配置操纵手柄，亦可软件程控
7. SPC数据处理分析，大批量治具测量
8. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
9. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
10. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
11. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷
技术规格参数：
| 参数/机型 | VMS-5040H | |
| 工作台 | 金属台尺寸（mm） | 786×636 |
| 玻璃台尺寸（mm） | 570×470 | |
| 运动行程（mm） | 470×370 | |
X、Y、Z轴数显分辨力 | 0.5μm | |
示值误差 | E1XY=(2.5＋L/100)μm | |
影像系统 | 摄像机：1/2"彩色CCD摄像机 | |
0.7~4.5×变焦镜头，总视频放大倍率为20～128×（21.5"显示器） | ||
物方视场：11.1mm～1.7mm | ||
电源：AC 220V 50/60Hz； 功率：400W（不包含电脑） | ||
仪器外形尺寸(L×W×H) | 1200×1270×1870 | |
| Z轴升降行程（mm） | 200 （可订购至400mm） | |
仪器重量（Kg） | 850 | |
